Remote ID复合ADS-B一体化设备
- 产品详情
KTY-U**ATC-001低空空域管制一体化设备是融合了北斗卫星授时、5G高速通信、ADS-B接收系统、Remote ID接收的一体化设备，能够有效及时接收低空空域飞行的无人飞行器的识别信号并能够实现对飞行器的有效定位，产品符合GB42590-2023《民用无人驾驶航空器系统安全要求》、民航规【2024】9号《民用微轻小型无人驾驶航空器 运行识别最低性能要求》的相关要求，产品的质量测试方法按照GJB150《**设备环境检验方法》的标准，产品可以广泛应用于机场、要地、党政机关等重要场合实现对大部分无人机的探测、识别及定位，是低空管制系统的核心传感器。
产品特点：
具有自主北斗三代（B1/B2/B3）卫星授时功能，并具备抗BD干扰能力；
可选GPS/GLONASS卫星授时功能；
具备5G-NR、LTE通信功能；
可以实现对1090ES信号的接收、分析并生成航空电信网可见信号；
可以实现对Remote ID信标信号的接收、分析并生成航空电信网可见信号；
具有本地守时功能，可在无法收到授时信号情形下保持一定时间的高精度守时；
具有自检功能；
具备测试接口。
功能特性：
模块化设计

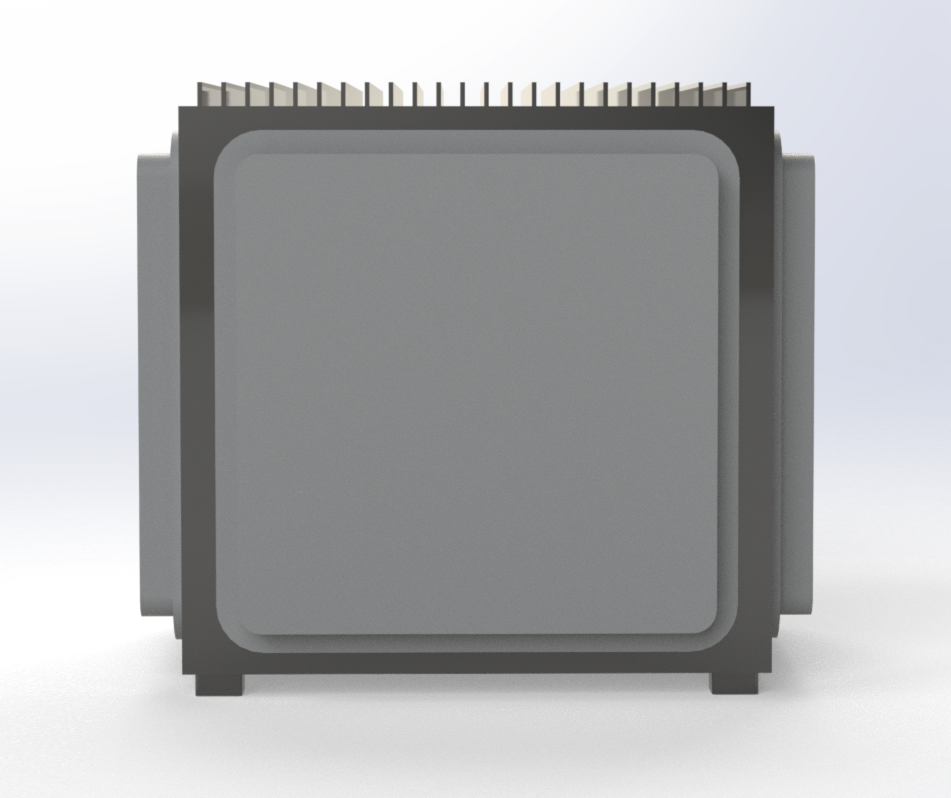

采用模块化设计，整机外形为露天室外安装机箱，材料为复合材料，内置天线有卫星导航天线、移动通信天线、ADS-B定向接收、Remote ID接收天线4种，有固定架辅助安装，设备满足IP66防水设计要求。
高频基准
使用10MHz+1000MHz高频率基准时钟，确保授时安全，同时采用銣钟作为守时钟源，可以在GPS卫星授时钟丢失时候，作为外部基准进行授时操作。
多模授时模式
可根据用户需求配置GPS、BD1、BD2、GLONASS、5G等多模式授时源，确保授时精度。
卓越的散热设计，高效能源效率
支持-20℃-55℃稳定运行。
提供不同功率等级的电源模块；整机具备智能散热模块。
具有系统报警监控指示灯
前面板上可提供报警指示灯，可以显示机器故障，机箱内部温度过高或系统风扇出现故障时，机箱前面板上的报**会有相应的闪烁方式提示管理员，便于管理员快速找到故障部件，迅速排查故障。
技术规格：
温度指标 | 主机：工作温度：-20℃～+55℃；存储温度：–40℃～+85℃；相对湿度：90%（+45℃） |
环境适应性 | 振动、淋雨、湿热、低气压、防盐雾等性能符合GJB367A-2001等级相关要求 |
可靠性 | 系统设计符合GJB899-2000(可靠性能鉴定与验收实验)相关要求。设备可靠性MTBF(Q1)≧10000h |
可维修性 | 设备可维修性：MTTR≤0.5h 设备具有开机自检和整机工作状况巡检功能，实时给出故障报警和功能状况提示（卫星信号失锁、设备故障类型等） |
可测试性 | 设备具有测试接口，可输出相关自检信息，支持维修检测设备对其主要功能，性能进行测试 |
电磁兼容性 | 按照GJB151A-1997《**设备和分系统电磁发射和敏感度要求》、GJB152A-1997《**设备和分系统电磁发射和敏感度测量》 |
电源 | 稳态工作电压特性符合GJB298-87规定的浪涌，尖峰脉冲，起动扰冲等要求；电源在过流、过压、欠压或偶然极性反接时具有自动保护功能 |
安全保密性 | 安全保密性设计符合GJB900的要求 |
卫星信号系统 | 北斗：B1/B2/B3； |
卫星定位精度 | ≤3m(CEP) |
卫星授时精度 | ≤15ns |
移动通信网络制式 | 5G-NR、LTE |
卫星信号抗干扰能力 | ≥23dBc |
ADS-B信号格式标准（解析） | DF-17/18/19-1090ES |
Remote ID标准 （解析） | ASTM F3411-22a、《民用微轻小型无人驾驶航空器 运行识别最低性能要求》 |
数据输出格式 | CAT021 |
10MHz输出 | 正弦波 |
频率精准度 | ＜10-12 |
1000MHz授时输出 | 正弦波 |
输出路数 | 2路 |
操作系统 | Linux |
NTP请求量 | ＞1000次/秒 |
初始化时间 | ≤120s |
无人机探测距离 | ≥5km（轻小微无人机）；≥30km（中大型无人机） |
无人机探测容量 | 优于400架/秒 |
对外接口 | 千兆网口×2、1PPS×1、10MHz射频×1、1000MHz射频×1 |
供电 | 220V±10%， 50Hz±5% |
重量 | ≤5kg |
本文内容仅供参考，科天亿信息保留对本文所述的任何产品进行更改的权利，恕不另行通知。
